4.1.3.1. Prekidači i tipkala

Tem Logiq – Prekidači i tipkala za pouzdanu i funkcionalnu kontrolu rasvjete

Tem Logiq – Prekidači i tipkala predstavljaju osnovu svake klasične ili naprednije elektroinstalacije jer omogućuju sigurno upravljanje rasvjetom i drugim potrošačima do 10 A. Riječ je o mehaničkim sklopnim elementima koji moraju zadovoljiti električna opterećenja, način spajanja i logiku upravljanja u prostoru. Pravilan odabir ovisi o broju upravljačkih mjesta, vrsti instalacije (klasična, stubišna, križna) te potrebi za signalizacijom ili upravljanjem žaluzinama.

Funkcionalne razlike unutar sustava

Iako su vizualno usklađeni u okviru Logiq dizajna, razlike među modelima su isključivo tehničke i instalacijske. Razumijevanje sheme spajanja ključno je za ispravan izbor.

Osnovni prekidači

• Prekidač jednopolni 10A – standardno rješenje za uključivanje/isključivanje jednog rasvjetnog kruga s jedne pozicije. Najčešće korišten u jednostavnim prostorijama.

• Prekidač izmjenički 10A – omogućuje upravljanje istim rasvjetnim tijelom s dvije lokacije (npr. hodnik ili stubište).

• Prekidač serijski 10A – upravlja s dva odvojena rasvjetna kruga iz jednog okvira, bez potrebe za dvije odvojene pozicije.

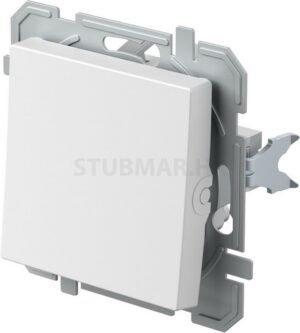

• Prekidač križni 10A – koristi se između dva izmjenička prekidača kada se upravljanje vrši s tri ili više mjesta.

• Prekidač duplo izmjenični 10A – omogućuje dvije odvojene izmjenične funkcije u jednom modulu.

Prekidači i tipkala s indikacijom

• Tipkalo za svjetlo s indikacijom 10A – trenutačni impulsni kontakt s LED signalizacijom, pogodan za stubišnu automatiku.

• Tipkalo za zvono s indikacijom 10A – povratno tipkalo za kratkotrajni kontakt, s jasno vidljivom signalnom lampicom.

• Tipkalo jednopolno 10A – impulsno upravljanje za relejne ili automatizirane sustave.

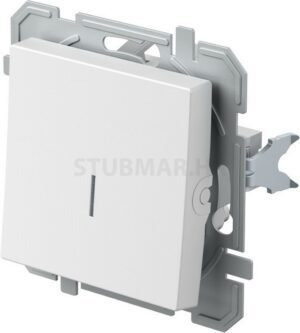

• Prekidač jednopolni s indikacijom 10A – klasična funkcija s dodatnom svjetlosnom signalizacijom stanja.

Upravljanje žaluzinama

• Prekidač za žaluzine 10A – mehanički međusobno blokirani kontakti za sigurno upravljanje motorom roleta ili žaluzina.

• Tipkalo žaluzinijsko 10A – impulsno upravljanje motorom putem releja ili automatike.

Na što paziti prije kupnje

• Nazivna struja 10 A (230 V AC) – provjeriti ukupno opterećenje rasvjetnog kruga; prekoračenje uzrokuje pregrijavanje kontakata.

• Shema upravljanja (1, 2 ili 3+ mjesta) – izmjenički i križni prekidači moraju biti pravilno raspoređeni; pogrešan odabir onemogućuje funkciju.

• Vrsta potrošača (LED, relej, motor) – LED rasvjeta i motori žaluzina zahtijevaju odgovarajući tip kontakta.

• Dubina ugradne kutije min. 60 mm – kod više vodiča i križnih spojeva pliće kutije otežavaju montažu i povećavaju rizik oštećenja vodiča.

• Signalizacija (LED ili neonka) – provjeriti treba li indikacija biti trajna ili ovisna o stanju kruga.

Stručni savjet iz prakse

Najčešća pogreška je miješanje izmjeničkog i križnog prekidača bez razumijevanja sheme spajanja. U praksi se to prepoznaje tek nakon završetka zidarskih radova, kada sustav ne radi kako je planirano.

Druga česta situacija je korištenje standardnog prekidača za upravljanje motorom žaluzina bez mehaničke blokade, što može dovesti do istodobnog aktiviranja oba smjera i oštećenja motora. Treća pogreška je podcjenjivanje prostora u kutiji – kod serijskih ili križnih spojeva vodiča ima znatno više nego kod jednopolnih.

Dugoročno razliku čini precizno planiranje instalacije prije zatvaranja zidova i jasno definirana funkcija svakog upravljačkog mjesta.

Kvalitetno odabrani i pravilno spojeni elementi osiguravaju pouzdan rad bez naknadnih intervencija. Istražite široku ponudu Tem Logiq – Prekidači i tipkala u Stubmaru.

FAQ

Mogu li se Tem Logiq – Prekidači i tipkala koristiti za LED rasvjetu?
Da, mogu, jer su deklarirani za 10 A pri 230 V AC. Važno je da ukupno opterećenje kruga ne prelazi nazivnu struju.

Kada su potrebni križni modeli iz Tem Logiq – Prekidači i tipkala?
Potrebni su kada se istom rasvjetom upravlja s tri ili više mjesta. Križni se uvijek postavlja između dva izmjenička prekidača.

Jesu li Tem Logiq – Prekidači i tipkala prikladni za upravljanje roletama?
Da, ali samo modeli namijenjeni za žaluzine s mehaničkom blokadom smjera. Standardni prekidači nisu predviđeni za motore.

Može li se Tem Logiq – Prekidači i tipkala ugraditi u postojeće kutije?
Može, ako je kutija standardnog promjera Ø60 mm i dovoljne dubine. Kod složenijih spojeva preporučuje se dubina od najmanje 60 mm.
